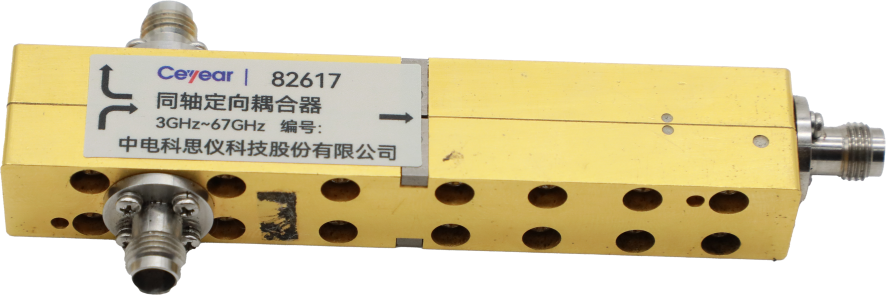

定向电桥耦合器/定向耦合器
定向耦合器/定向电桥耦合器
宽频带、高方向性、低损耗
同轴定向耦合器频率范围从100kHz到67GHz
波导定向耦合器的频率范围从2.5GHz到500GHz
承受功率最高可达400W
定向电桥耦合器具有单定向、双定向两个系列化产品
电桥耦合器方向性可达到18~35dB
耦合度平坦
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库
定向电桥耦合器
型号 | 名称 | 频率范围 (GHz) | 标称耦合度 (dB) | 耦合频响 (dB Max) | 方向性 (dB Min) | 回波损耗 (dB Min) | 直通插损 (dB Max) | 额定功率 (平均/峰值) | 接口 形式 |
80622B | 定向电桥耦合器 | 0.01～6.0 | 16.0±1.0 | 1.0 | 30.0 | 22.0 | 2.0 | 1W/10W | 3.5mm(f) |
80622BA | 定向电桥耦合器 | 0.0001～9.0 | 16.0±1.0 | 1.4 | 28.0 | 22.0 | 2.4 | 1W/10W | 3.5mm(f) |
80622DA | 定向电桥耦合器 | 0.0001～20.0 | 16.0±1.0 | 1.6 | 24.0 | 20.0 | 2.8 | 1W/10W | 3.5mm(f) |
80622EA | 定向电桥耦合器 | 0.0001～26.5 | 16.0±1.0 | 1.8 | 22.0 | 18.0 | 3.0 | 1W/10W | 3.5mm(f) |
80622FA | 定向电桥耦合器 | 0.0001～40.0 | 16.0±1.0 | 2.5 | 20.0 | 16.0 | 3.2 | 1W/10W | 2.4mm(f) |
80622HA | 定向电桥耦合器 | 0.0001～50.0 | 16.0±1.0 | 3.2 | 18.0 | 16.0 | 3.6 | 1W/10W | 2.4mm(f) |
80625BA | 双定向电桥耦合器 | 0.0001～9.0 | 16.0±1.0 | 1.4 | 28.0 | 22.0 | 4.0 | 1W/10W | 3.5mm(f) |
80625DA | 双定向电桥耦合器 | 0.0001～20.0 | 16.0±1.0 | 1.6 | 24.0 | 20.0 | 4.8 | 1W/10W | 3.5mm(f) |
80625EA | 双定向电桥耦合器 | 0.0001～26.5 | 16.0±1.0 | 1.8 | 22.0 | 18.0 | 5.0 | 1W/10W | 3.5mm(f) |
80625GA | 双定向电桥耦合器 | 0.0001～43.5 | 16.0±1.0 | 2.5 | 20.0 | 16.0 | 6.0 | 1W/10W | 2.4mm(f) |
80625HA | 双定向电桥耦合器 | 0.0001～50.0 | 16.0±1.0 | 3.2 | 18.0 | 16.0 | 7.0 | 1W/10W | 2.4mm(f) |
同轴定向耦合器
型号 | 名称 | 频率范围 (GHz) | 耦合度 (dB) | 方向性 （dB Min） | 回波损耗 （dB Min） | 直通插损 (dB Max) | 额定功率 （平均/峰值） | 接口形式 |
70601 | 同轴定向耦合器 | 2～40 | 15.5±3 | 15 | 15 | 1.8 | 2w/1kw | 2.4mm(f) |
70601D | 同轴定向耦合器 | 2～40 | 15.5±3 | 15 | 15 | 1.8 | 2w/1kw | 2.92mm(f) |
70602 | 同轴定向耦合器 | 2～26.5 | 15±2 | 16 | 16 | 1.5 | 2w/1kw | 3.5mm(f) |
70604 | 同轴定向耦合器 | 2～20 | 17±2 | 13 | 15 | 1.5 | 10w/3kw | 3.5mm(f) |
80601 | 同轴定向耦合器 | 2～8 | 20±2 | 24 | 16 | 1 | 100w/1kw | N型(f) |
8～18 | 21 | |||||||
80602 | 同轴定向耦合器 | 2～8 | 30±2 | 24 | 16 | 1 | 100w/1kw | N型(f) |
8～18 | 21 | |||||||
80603 | 同轴定向耦合器 | 2～8 | 40±2 | 24 | 16 | 1 | 100w/1kw | N型(f) |
8～18 | 21 | |||||||
80604 | 同轴定向耦合器 | 2～18 | 30±2 | 12 | 20 | 1 | 400w/3kw | N型(f) |
80604D | 同轴定向耦合器 | 2-18 | 40±2 | 12 | 20 | 1 | 400w/3kw | N型(f) |
80617E | 同轴定向耦合器 | 18～26.5 | 31±1 | 10 | 17 | 0.5 | 60w/1kw | 3.5mm(f) |
82603 | 同轴定向耦合器 | 0.0001～0.5 | 60±2 | 16 | 17 | 1 | 120w/1kw | 主路7/16型(f)，耦合N型(f) |
82604 | 同轴定向耦合器 | 0.5-2.5 | 60±2 | 16 | 17 | 1 | 400w/1kw | 主路7/16型(f)，耦合N型(f) |
波导定向耦合器
型 号 | 名称 | 频率范围(GHz) | 耦合度(dB) | 方向性（dB Min） | 回波损耗 （dB Min） | 接口形式 |
12611 | 波导定向耦合器 | 26.5～40 | 10±1.5 | 36 | 30 | WR28 |
12611A | 波导定向耦合器 | 20±1.5 | 30 | |||
12614A | 波导定向耦合器 | 50～75 | 20±1.5 | 30 | 30 | WR15 |
82622FZ | 波导定向耦合器 | 60～90 | 3±1.0 | 30 | 30 | WR12 |
82622FY | 波导定向耦合器 | 6±1.0 | ||||
82622FA | 波导定向耦合器 | 10±1.0 | ||||
12615 | 波导定向耦合器 | 75～110 | 10±1.5 | 30 | 28 | WR10 |
12615A | 波导定向耦合器 | 20±2.0 | 28 | |||
12615B | 波导定向耦合器 | 10±1.0 | 28 | |||
82601 | 波导定向耦合器 | 2.5～7.5 | 60±5.0 | 20 | 20 | WRD250 |
82611 | 波导定向耦合器 | 170～220 | 10±2.0 | 22 | 25 | WR5 |
82616 | 波导定向耦合器 | 26.5～40 | 50±1.5 | 25 | 30 | WR28 |
主机型号
|
编号 |
名称 |
描述 |
|
|---|---|---|---|
|
70601 |
同轴定向耦合器 |
2GHz～40GHz |
|
|
70601D |
同轴定向耦合器 |
2GHz～40GHz |
|
|
70602 |
同轴定向耦合器 |
2GHz～26.5GHz |
|
|
70604 |
同轴定向耦合器 |
2GHz～20GHz |
|
|
80601 |
波导同轴转接器 |
2GHz～18GHz |
|
|
80602 |
波导同轴转接器 |
2GHz～18GHz |
|
|
80603 |
波导同轴转接器 |
2GHz～18GHz |
|
|
80604 |
波导同轴转接器 |
2GHz～18GHz |
|
|
80604D |
同轴定向耦合器 |
2GHz～18GHz |
|
|
80617E |
同轴定向耦合器 |
18GHz～26.5GHz |
|
|
82603 |
同轴定向耦合器 |
0.0001GHz～0.5GHz |
|
|
82604 |
同轴定向耦合器 |
0.5GHz-2.5GHz |
|
|
12611 |
波导定向耦合器 |
26.5GHz～40GHz |
|
|
12611A |
波导定向耦合器 |
26.5GHz～40GHz |
|
|
12614A |
波导定向耦合器 |
50GHz～75GHz |
|
|
82622FZ |
波导定向耦合器 |
60GHz～90GHz |
|
|
82622FY |
波导定向耦合器 |
60GHz～90GHz |
|
|
82622FA |
波导定向耦合器 |
60GHz～90GHz |
|
|
12615 |
波导定向耦合器 |
75GHz～110GHz |
|
|
12615A |
波导定向耦合器 |
75GHz～110GHz |
|
|
12615B |
波导定向耦合器 |
75GHz～110GHz |
|
|
82601 |
波导定向耦合器 |
2.5GHz～7.5GHz |
|
|
82611 |
波导定向耦合器 |
170GHz～220GHz |
|
|
82616 |
波导定向耦合器 |
26.5GHz～40GHz |
|
|
80622B |
同轴定向电桥 |
0.01GHz~6GHz |
|
|
80622D |
同轴定向电桥 |
0.01GHz～20GHz |
|
|
80622E |
同轴定向电桥 |
0.01GHz～26.5GHz |
|
|
80622F |
同轴定向电桥 |
0.01GHz～40GHz |
-
